サウンドシャキット装着時にシャキットのリモコンを助手席下からステアリングコラム横まで引っ張ったので、実はついでにフロント用のフットランプの配線も同時jに床下を這わせてありました。フットランプは前車wishでも装着していましたが、ドアカーテシ連動で光らすことをせず、手元にスイッチでON/OFFができるようにして主に走行中に点灯させて雰囲気を楽しんでいました。^^

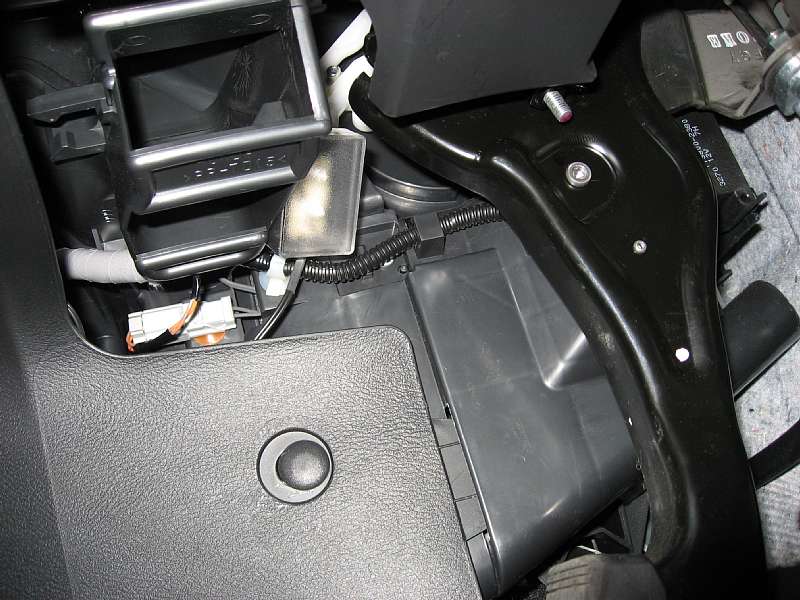

今回もセンターコンソールLED用にスイッチを付けていたので、こいつに連動してフットランプのON/OFFが可能なようにすることにしました。で、前車からフットランプに使用していた超高輝度青LED×2発のものを1セットだけ取り外していたので、とりあえずこいつをフロントのインパネ裏に設置しました。これだけでも結構雰囲気がかわって楽しかったのですが、後席も含めもう少し賑やかにしたかったので予定通り^^
増設を開始しました。
前回はネットで完成品のフットランプ（アクリルケース付き）のものや、12V車用に加工済みのLEDなどを仕入れて自分で配線していましたが、今回も同様に探したところ希望のものが見つからなかったため、自作に挑戦することにしました。ちなみに欲しかったのは青色のFlux
Led3発を一文字に並べたものです。部品発注後に某オークションをうろうろしていたらようやく見つけちゃいました。^^ とりあえず800円ほどで入手可能なようです。今回は上記を8セットほど入手したかったので、完成品を購入しようとすると7,000円ぐらい掛かっちゃうようです。今後も予算をあまり気にせずに増設が可能なようにここはやはり自作に挑戦です。^^
LED素子などパーツ類の仕入れは、LED
PARADISEというネットショップを利用しました。詳細はもう少し情報をまとめることができたら別コンテンツで詳しく解説していきたいと思いますが、とりあえず今は超簡単な説明に留めておきます。^^
で、今回購入したFlux LEDは1発で50円でしたので、3発使っても150円。これにCRDやら基盤やら..と細かいものを積んでも1セットで200円あれば作れそうです。ハンダ付けも何年もしてませんでしたが、数作っていれば慣れるだろう...といつものように勢いだけでとりあえず以下を購入です。
| パーツ |
数量 |
価格 |
| 青色FluxLED 2000-3000mcd |
50 |
\2,480 |
| CRD E-103 10mA |
20 |
\700 |
| CRD E-153 15mA |
10 |
\300 |
| 一般整流用ダイオード |
20 |
\300 |
| ユニバーサル基板 47mm×72mm |
2 |
\200 |
| ブレッドボード |
1 |
\680 |
| ジャンプワイヤ |
1 |
\330 |
送料込みで5,000円ぐらぃですね。その他に、近所のホームセンタやカー用品の量販店でなどで不足分の細かな部品類を買い足しました。ハンダコテも25Wぐらいの電子部品用は持っていたのですが、LED素子は熱に弱いと聞いていたのでもう少し低出力のものの方が...ということで15Wを探しましたがないものですね。とりあえず20Wが1,000円ぐらいで売っていたので買いました。でも...コテの根元には,,,23Wと書いてあります。2Wしか低くないです。（自爆）
まっ..コテ先も自分が持ってるものより細く使いやすそうなのでよしとしましょう。^^
で、早速製作です。前述したように作るものは決まっています。あとは基盤の加工とどう配線するかとハンダ付けです。今回は抵抗ではなくCRDを購入しましたので、まずはブレッドボードでどのアンペアにするのかを明るさを見ながら決定します。今回購入したCRDは10mAと15mAですので、10mA、15mA、20mA（10+10）、25mA（10+15）、30mA（15+15）の中から選択可能です。とりあえず..微妙な光の違いは分かりましたが、結局良く分からず（爆）、20mAでいくことにしました。^^
ここから先は細かな部品と格闘していたので画像撮り忘れましたが^^ 基盤を適当な大きさにカットして、CRDとLEDとケーブルをハンダ付け、最後に念のため基盤のハンダ付けした面をホットボンドで固めてなるべく平らにしました。そしてケーブルの終端に熱収縮チューブを取り付け、ホットボンド面の上に結束テープを貼り両面テープをつけました。

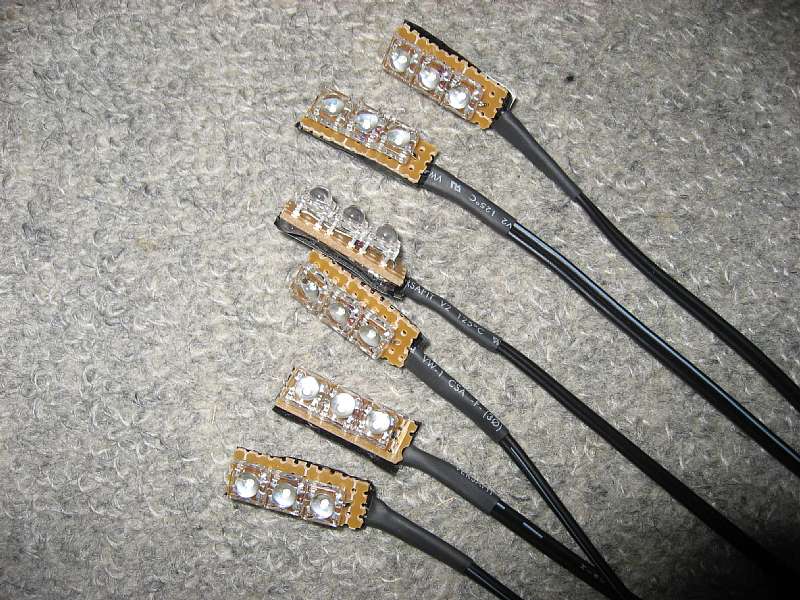

上の画像のようにとりあえず6セット作りました。これならクリアケースなどに入れずともそのまま貼り付けできそうですね。^^

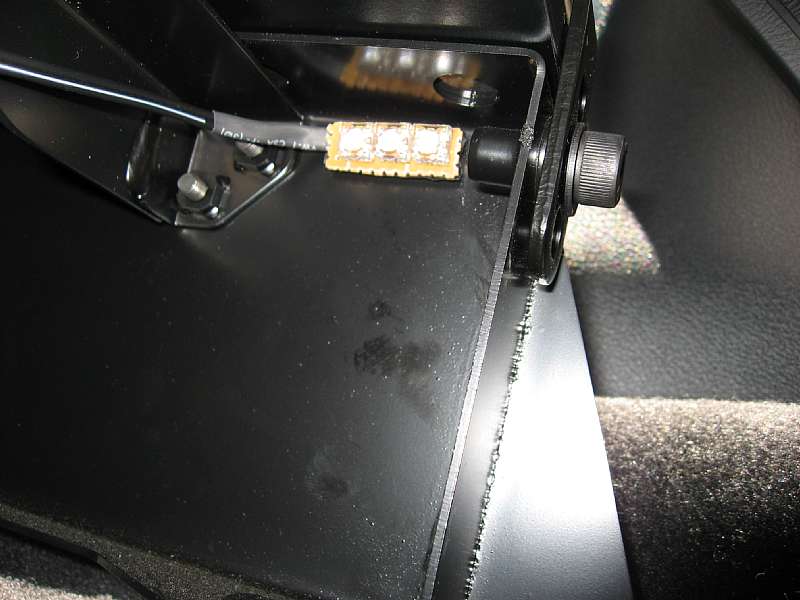

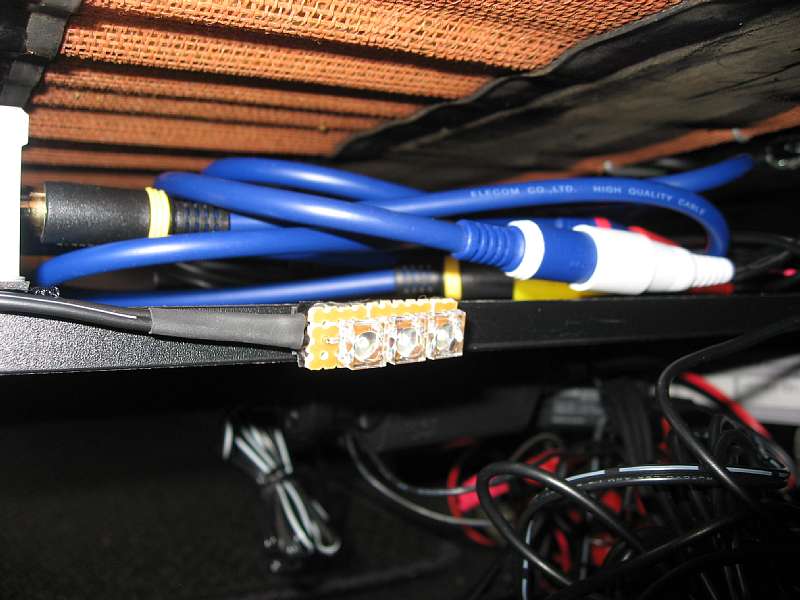

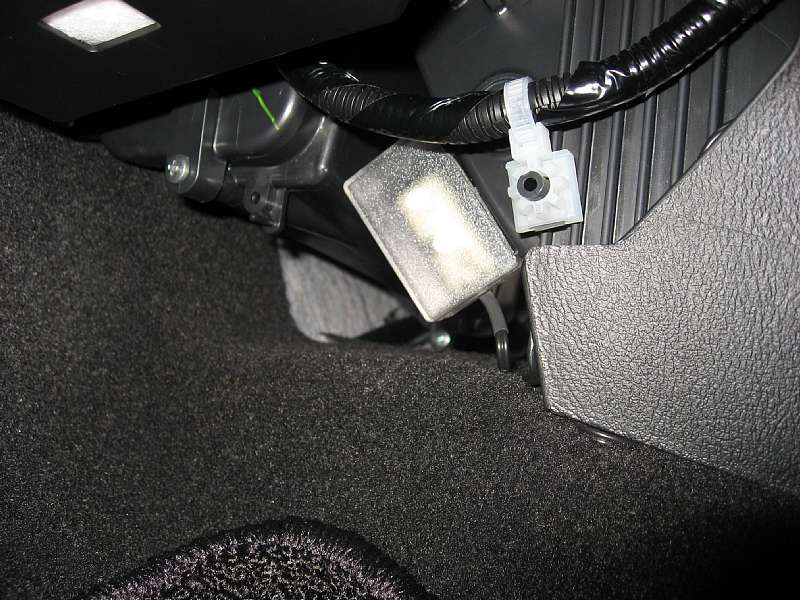

さて、実車への取り付けです。画像のように両面テープで直接ベースフレームやら、この間設置した化粧板の端っこなどにペタペタと貼り付けました。ん〜車内小物用両面テープですので少し接着力が弱いかも...これではがれてくるようであればもう少し強力なもので再度取り付けですね。^^

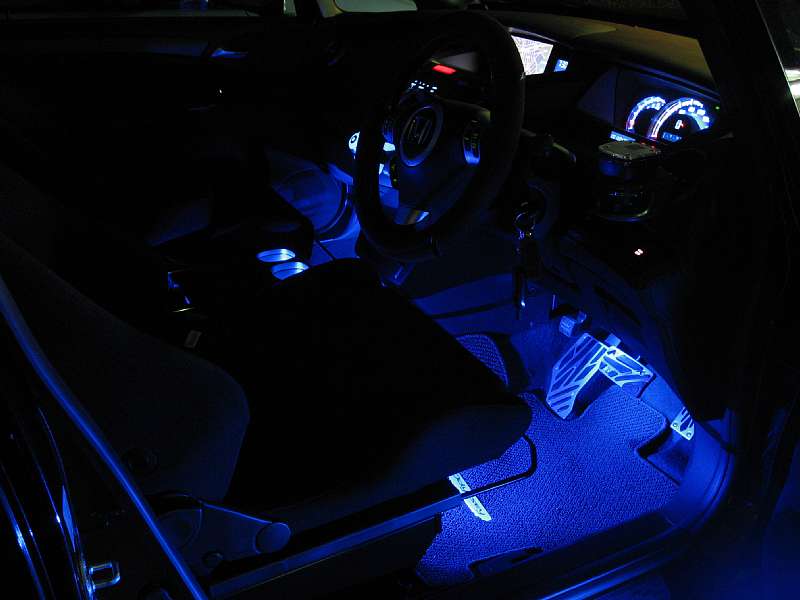

とりあえず6セット作りましたが今回付けたのは4セット。後席用にRECAROベースフレームの後方に座席からは直接LEDが見えないように、車両左右から中央に向けて照射するように設置しました。あとは、フロント足元用に、座席下から前方足元に向けて照射するように設置です。フロントにはインパネの裏側というか足先の上ぐらいに超高輝度LEDが仕込んでありましたが、さすがわFlux
LED3発の光です。比べ物にならないぐらい明るい足元になりました。明るさもmAで色々と悩みましたが、20mAでちょうど良い感じの明るさに感じます。^^

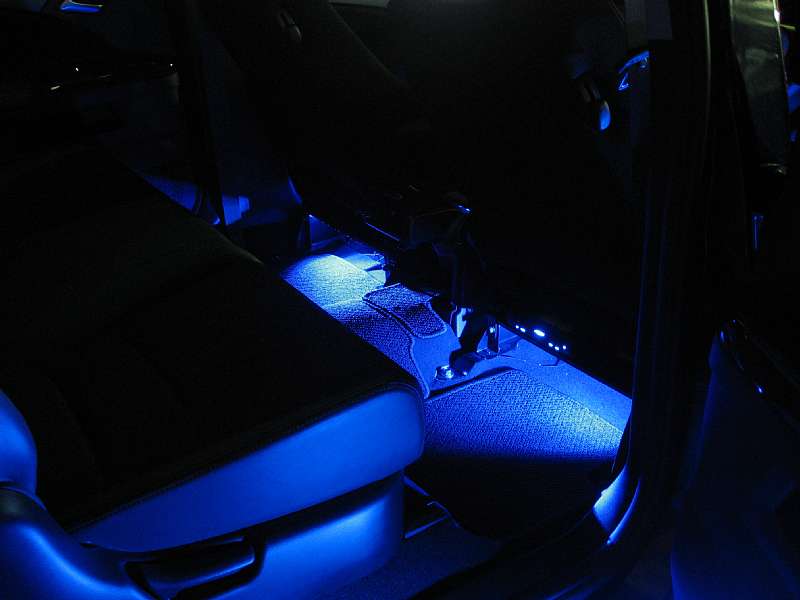

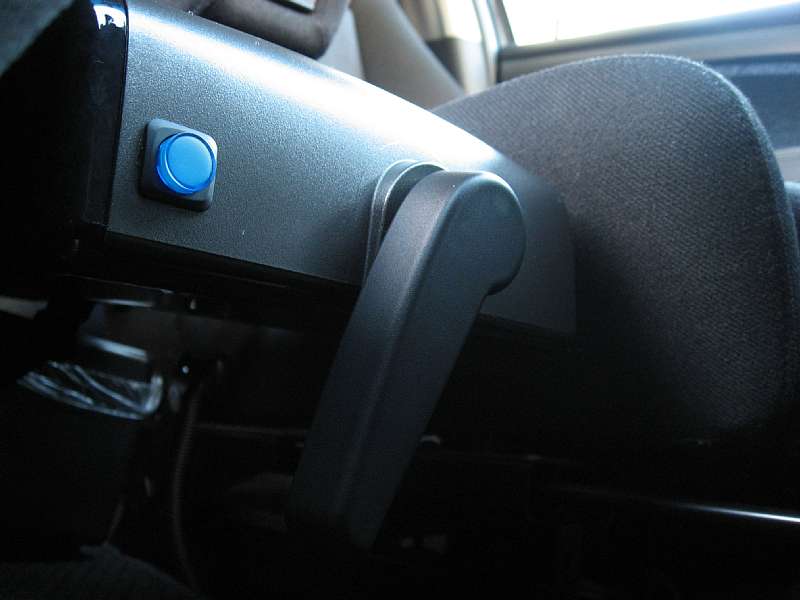

こんな感じです。センターコンソール最前部に装着したスイッチに連動して、
- ドリンクホルダ内拡散LED×2発
- センタコンソール小物入れ内拡散LED×1発
- 今回製作したFlux3発×4=12発
- 超高輝度LED×4発
の計19発が同時点灯します。かなり好みの賑やかさになってきましたが...もう少し光が欲しいっすね〜。センターコンソール下部の前後にも装着してみますかね。^^
あとはフロア部がい〜感じになってけいたので、もう少し上の方にも賑やかさが欲しいとことです。あまり露骨に埋め込むと前車wishのように眩し過ぎることにもなってしまいますので、控え目にサイドポケットとドアノブあたりに入れるぐらいですかね。。。ただ、ドアへの配線は結構難しいので、スイッチ連動は諦めてイルミ連動にするか、それとも各ドアに小型のスライドスイッチでも付けますかね。^^
夜の街を試運転してきましたが特に眩しいなどもなく運転には支障は無さそうです。^^ それよりも最近気づいたのですが、ツインヘッドレストモニタはかなり明るいので後部空間の天井を結構な明るさで照らしますね。^^

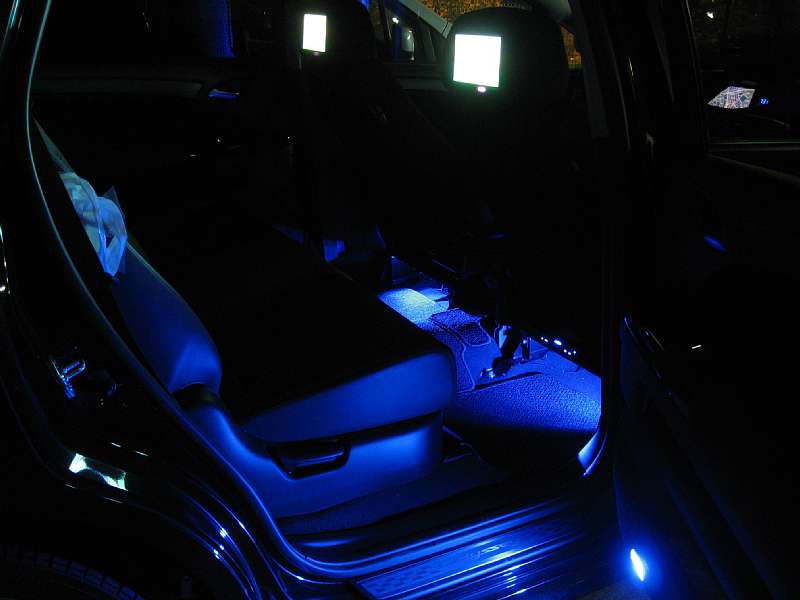

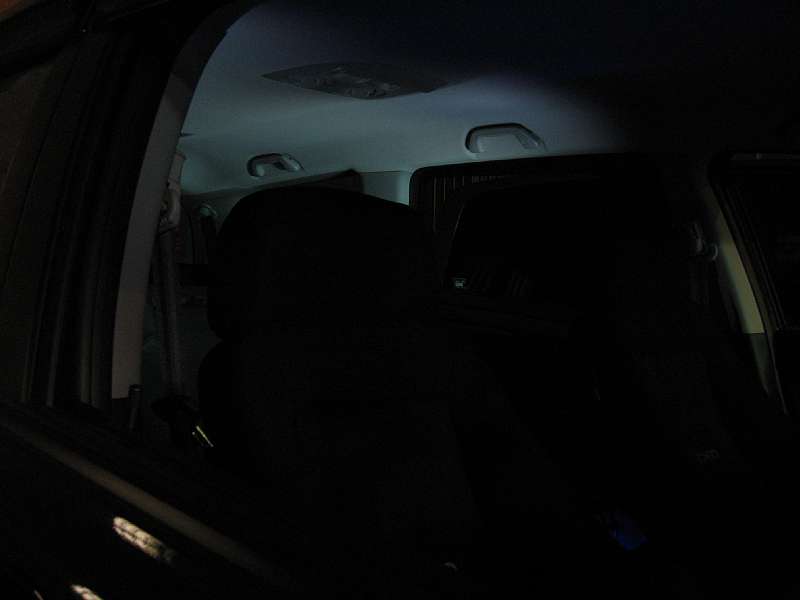

こんな感じです。^^
[2007.05.26 追記]

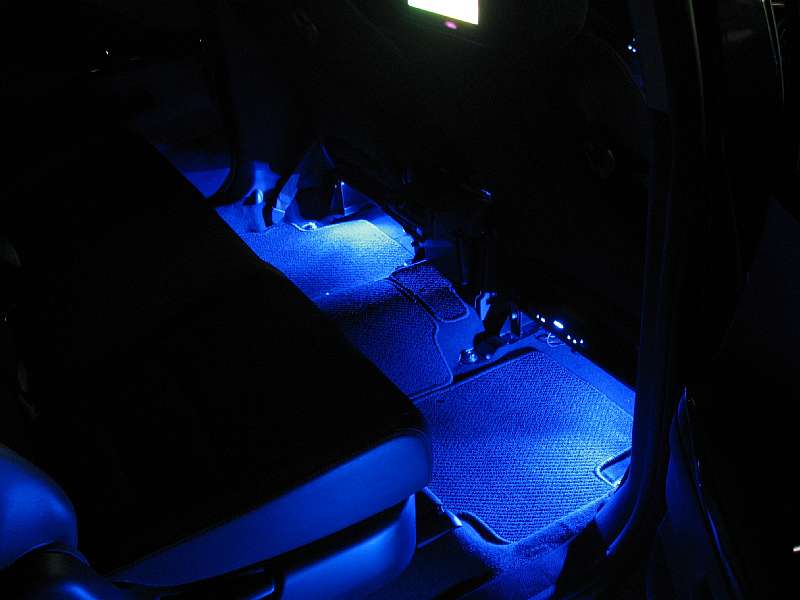

と、言う訳で^^ 後席の光量が少し寂しかったので増設です。左右座席の下にFlux LEd3発づつ追加しました。今回は実際に点灯させた上で設置場所を調整し結果的には左右の隅にまで光が届くかつ、あまり上の方に光が漏れない...というポジションを探しました。^^
ちょっと明るすぎるかもしれませんが...モニタの明るさに比べれば...（自爆）
と言う訳で現在スイッチ連動で点灯するのは...
- ドリンクホルダ内拡散LED×2発
- センタコンソール小物入れ内拡散LED×1発
- 今回製作したFlux3発×6=18発
- 超高輝度LED×4発
の計
25発になりました。結構賑やかで自分好みです。^^
